![увеличить фотографию (открывается в новом окне)](../../../images/13-products-offline/mtf-01.jpg) |

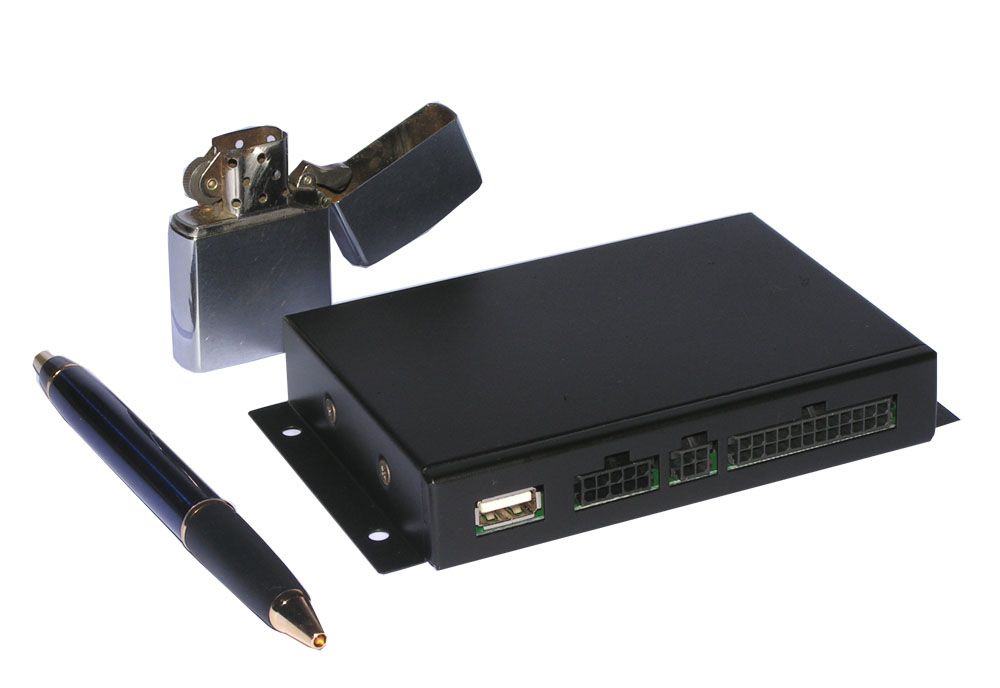

GuardMagic mTF3
многофункциональный "GPS и топливный
автомобильный черный ящик” (GPS & Fuel Data Logger) с
функцией идентификации водителя, дополнительными
входами и USB портом для подключения USB Flash Drive.
GuardMagic mTF3 предназначен для
автоматической записи информации о маршруте движения транспорта, параметров
движения, уровня топлива в топливных баках, состояния внешних датчиков,
температуры от температурных датчиков, контрольных данных (одометр).
GuardMagic mTF3
дополнительно выполняет функцию иммобилайзера для предотвращения не
санкционированного использования транспорта.
GuardMagic
mTF3 предназначен для построения систем мониторинга транспорта и контроля
расхода топлива.
|
ВВЕДЕНИЕ
Модуль
GuardMagic mTF3 может быть установлен на:
• транспортных средствах (пассажирских или грузовых);
• дорожной, строительной или специальной технике;
•
сельскохозяйственной технике,
• тракторах, бульдозерах, экскаваторах, комбайнах и т.д.;
• железнодорожном транспорте;
• железнодорожных локомотивах.
Характерные
особенности:
-
перенос данных на
персональный компьютер с помощью стандартно USB внешнего накопителя (USB Flash
Drive);
-
120 тысяч
записей;
-
подключение до
ШЕСТИ топливных баков с цифровыми датчиками уровня топлива (GuardMagic
DFLS2 или аналогичными);
-
возможность
подключения датчиков топлива, расположенных в топливной цистерне;
-
"разрешающая
способность" по топливным входам - 1024 значения;
-
функция
идентификации водителя;
-
функция
иммобилайзера;
-
два режима
работы:
-рабочий,
-тарировки.
-
два основных
рабочих режима работы:
-транспортный,
-специальной техники.
-
автоматический
переход в энергосберегающий режим при не активности транспорта;
-
дополнительное
подключение до трех пользовательских логических датчиков.
GuardMagic mTF3 обеспечивает запись во внутреннюю энерго независимую
память следующей информации:
• маршрут передвижения транспорта (географические координаты);
• параметры движения транспорта (скорость, время);
• уровень топлива в топливных баках (до ШЕСТИ баков;
в том числе и секции в топливной цистерне);
• данные от температурных сенсоров (до СЕМИ сенсоров;
в том числе расположенных и в
полуприцепе-рефрежираторе);
• состояние цепи ЗАЖИГАНИЕ;
• идентификационный код активного водителя (Driver ID);
• факт перегрева двигателя транспорта;
• нажатие кнопки "СОБЫТИЕ";
• состояние внешних логических датчиков (до трех датчиков);
• количество оборотов дигателя транспорта;
• данные от цепи одометра (контрольная информация для определения движения при
отсутствие GPS. Тоннели, подземные гаражи и тд.)
• состояние GPS приемника;
• условия попытки запуска двигателя.
Перенос данных на персональный компьютер осуществяется с помощью
стандартного USB внешнего накопителя (USB Flash Drive).
Основные
входные-выходные цепи (подключение):
-
основное питание
12/24 вольта;
-
резервный
аккумулятор;
-
цепь
идентификации водителя;
-
цифровая шина
RS-485 для подключения до ШЕСТИ цифровых
датчиков топлива;
-
цифровая
шина для подключения температурных датчиков (до СЕМИ датчиков);
-
цепь ЗАЖИГАНИЕ;
-
датчик перегрев
двигателя;
-
кнопка "СОБЫТИЕ";
-
три
пользовательских логических входа;
-
датчик оборотов
двигателя (электрическая цепь оборотов двигателя);
-
электрическая
цепь одометра;
-
цепь звуковой
сигнализации (зуммер);
-
цепь визульной
сигнализации (LED);
-
цепь блокировки
запуска двигателя;
-
USB порт;
подключение стандартного Standard USB Flash Drive для переноса данных на
компьютер.
Информация
записанная (сохраненная) в
GuardMagic mTF3 в
последствие переносится на персональный компьютер, где и
осуществляется полный анализ этой информации с помощью
специального программного обеспечения.
|
|
